概述

CDM-203型倒置金相显微镜，具有明场、偏光（选配）观察方式，视野范围大，分辨率高。科勒照明系统，光源采用30W卤素灯或5W长寿命LED灯；电气采用DC6V低电压输入设计使用安全可靠。外形符合人机工程学设计，美观大方，操作简便、舒适。该机型可选配数码工业相机、金相评级软件，及其他附件，适应多种情况观察使用。

主要功能

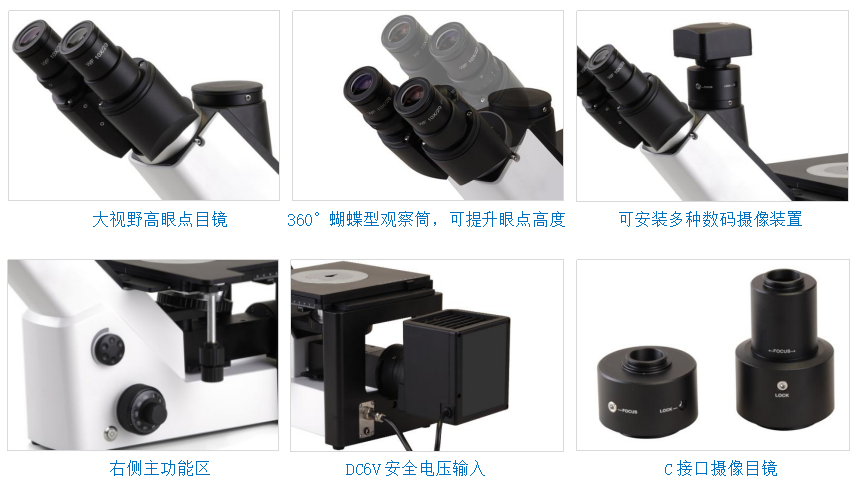

● 采用无限远光学系统设计，平场消色差金相物镜，大视野、高眼点，分辨率高、成像质量清晰；

● 科勒照明系统，视场背景均匀舒适；

● 照明光源使用6V30W卤素灯或5W长寿命LED，电气采用安全DC6V低压输入；

● 外形设计美观，符合人机工程学原理，低手位操作、右手主功能区；

● 双目观察筒可360°翻转调整，以适应不同身高需求，操作简便、不易疲劳；

● 可选配数码摄像装置（工业相机)、金相评级软件，亦可升级更多其他附件，以适应更多工况条件使用；

● 适用场合:工厂检测检验、实验室研究、教学实验教室等；

● 应用范围:金属、矿产、陶瓷、电子等。

技术数据

CDM-203倒置金相显微镜标准配置

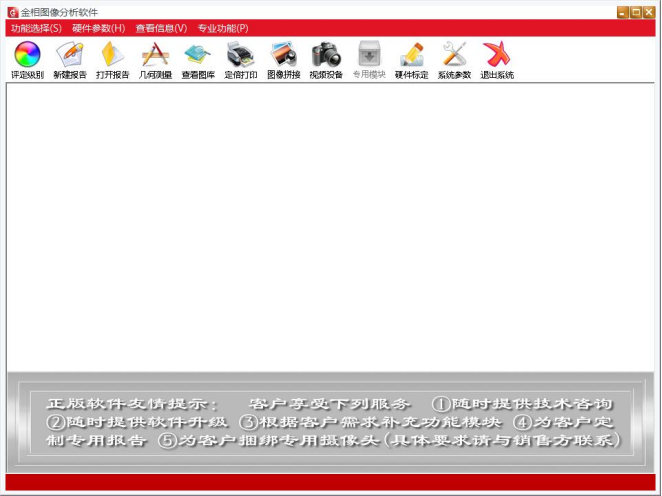

定量金相图像分析计算机操作系统 (金相分析评级软件) 简介

一、金相分析软件介绍

金相分析软件更新到现有金相组织模块470个，覆盖了现有的所有金相检验.详见金相模块目录。

金相图像分析系统配置的“定量金相图像分析计算机操作系统”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了当今先进的图像

分析技术，为金相显微镜和智能分析技术的结合，系统测量、评定结果快速、正确，符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。并为学习金相常识和普及操作提供了快捷方法。

二、主要功能：

● 图像编辑软件：图像采集，图像存储等十多种功能；

● 图像软件：影像增强，图像叠加等十多种功能；

● 图像测量软件：周长、面积、百分含量等几十种测量功能；

● 输出方式：数据表格方式输出，直方图输出，图像打印输出。

专用金相软件包：

● 晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；

● 非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；

● 珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；

● 脱碳层、渗碳层测量，表面涂层厚度测量；

● 焊缝熔深度测量

● 铁素体、奥氏体型不锈钢中相-面积测量；

● 高硅铝合金初晶硅与共晶硅分析；

● 钛合金材料分析……等；

● 包含进行比对的近470种常用金属材料的金相图谱，适应绝大多数单位金相分析和检验的要求；

● 鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。

示例图谱：(软件中包含含500多种常用金属材料的金相图谱，也可根据用户需求增加相应的金相图谱)

三、系统组成：

整个软件系统由如下部分组成：

⒈ 软件程序（光盘）；

⒉ 加密狗：USB型+动态码验证；

⒊ 文字资料：《使用说明书》（在光盘上）；

4. CCD摄像装置（高清500万工业相机）

5. 测微标尺。

6.

四、硬件运行环境： WINDOWS XP、WIN7 32/64、WIN8系统

⒈电脑推荐配置：
⑴CPU：奔腾4型，主频2.8G以上；
⑵内存：1G及以上（ 否则安装时会出错）；
⑶硬盘：C盘可用空间2G以上，软件（推荐）安装在C盘；
⑷显示卡：可提供3D加速的AGP显示卡、可达到真彩色；
⒉CCD摄像头或者数码相机：
分辨率达到450线及以上的CCD摄像头以及数码相机均可
